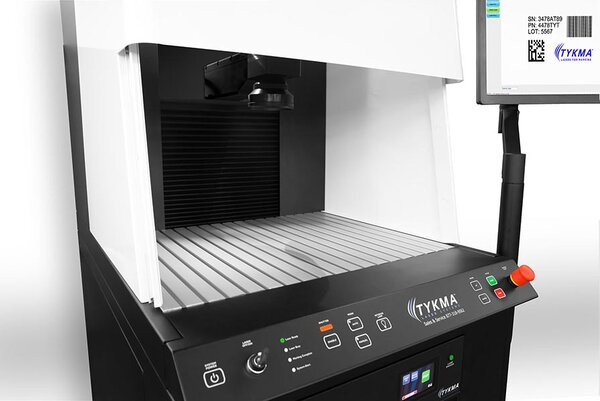

Die ZetaLase XL-Arbeitsstation ist eine Komplettanlage mit luftgekühltem Faserlasermodell und automatischer Türe.
Eine motorisierte Z-Achse ermöglicht eine einfache Einstellung des richtigen Arbeitsabstandes (Fokus).
Einfachste Programmierung und Handhabung der Software und der gesamten Anlage führen zu sehr kurzen Rüstzeiten und innerhab kürzester Zeit zu qualitativ sehr hochwertigen Beschriftungsergebnissen.
Technische Daten
| Abmessung der Arbeitsstation in mm (Breite) | 813 |
|---|---|
| Abmessung der Arbeitsstation in mm (Höhe) | 1.880 |
| Abmessung der Arbeitsstation in mm (Tiefe) | 1.321 |
| Gewicht der Arbeitsstation | ca. 227 kg |
| Türsystem | automatisch |
| Laserleistung | 30, 60 oder 100 Watt |
| Z-Achse zur Höheneinstellung / Fokusierung | elektrisch (programmierbar) |
| Maximale Teilgröße in mm (Länge) | 762 |
| Maximale Teilgröße in mm (Breite) | 609 |
| Maximale Teilgröße in mm (Höhe) |
510 |
| Laserung bei offener Tür möglich (Klasse IV-Betrieb)? | ja |
| X-Y-Achsen möglich? | ja |
| Wellenlänge | 1.062 nm |
| Maximale Modulationsfrequenz | CW, 1 - 4.000 kHz |
| Pulsdauer | CW, 16 wählbar zwischen 2 und 350 ns |
Markierungsflächen
|
Flachfeld-Objektiv Brennweite |
Max. Markierungsfläche (rechteckig) |
Max. Teilehöhe |
|---|---|---|
|
163 mm |
100 mm x 100 mm |
510 mm |
|
254 mm |
160 mm x 160 mm |
400 mm |
|
330 mm |
200 mm x 200 mm |
338 mm |
|
420 mm |
240 mm x 240 mm |
227 mm |
Stromanschluss
|
Spannung |
Eine Phase + Erde 50 oder 60 Hz |
|---|
