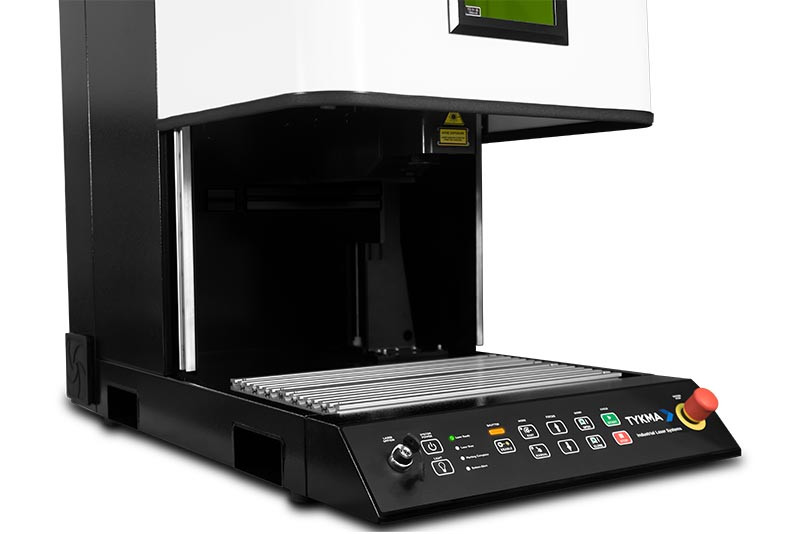

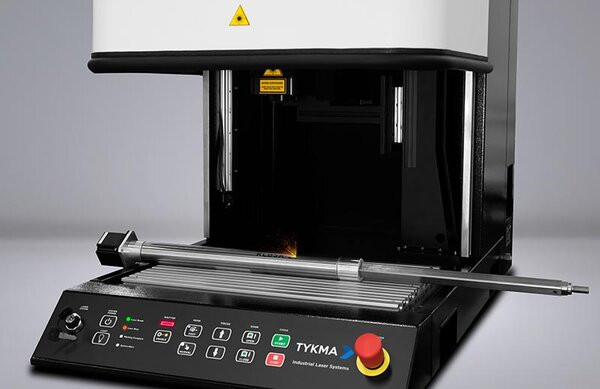

Die Minilase XL-Arbeitsstation ist eine Komplettanlage mit luftgekühltem Faserlasermodell und automatischer Türe.
Ein motorisierter Hubtisch ermöglicht eine einfache Einstellung des richtigen Arbeitsabstandes (Fokus).
Einfachste Programmierung und Handhabung der Software und der gesamten Anlage führen zu sehr kurzen Rüstzeiten und innerhab kürzester Zeit zu qualitativ sehr hochwertigen Beschriftungsergebnissen.
Erhältliche Sonderausstattungen:
- programmierbare Z-Achse
- Laptop bzw. Industrie-PC zur Programmierung der Anlage
- Rotierende Achsen für Rundteilbeschriftung
- Absauganlage
Technische Daten
| Abmessung der Arbeitsstation in mm (Breite) | 610 |
|---|---|
| Abmessung der Arbeitsstation in mm (Höhe) | 851 |
| Abmessung der Arbeitsstation in mm (Tiefe) | 1.078 |
| Höhe der AS bei offener Türe | - |
| Gewicht der Arbeitsstation | ca. 91 kg |
| Türsystem | automatisch |
| Laserleistung | 30, 60 oder 100Watt |
| Z-Achse zur Höheneinstellung / Fokusierung | elektrisch, optional auch programmierbar |
| Maximale Teilgröße in mm (Länge) | 508 |
| Maximale Teilgröße in mm (Breite) | 317 |
| Maximale Teilgröße in mm (Höhe) |
321 |
| Laserung bei offener Tür möglich (Klasse IV-Betrieb)? | ja |
| X-Y-Achsen möglich? | nein |
| Betriebstemperatur | 7°C bis 40°C |
| Kühlung | Luftgekühlt (intern) |
| Wellenlänge | 1062 ± 3 nm |
| Maximale Modulationsfrequenz | CW, 1 - 4.000 kHz |
| Pulsdauer | 16 wählbar zwischen 2 - 500 ns |
Lasermodelle
|
Lasermodell |
Frequenzbereich (kHz) |
Laserleistung (Watt) |
Pulsdauer (ns) |
|---|---|---|---|
|
- |
1 - 4.000 kHz |
30, 60 oder 100 |
Aus 16 Pulsdauern zwischen 2 ns und 350 ns wählbar |
Markierungsflächen
|
Flachfeld-Objektiv Brennweite |
Max. Markierungsfläche (rechteckig) |
Max. Teilehöhe |
Markierabstand |
|---|---|---|---|
|
163 mm |
100 mm x 100 mm |
321 mm |
- |
|
254 mm |
160 mm x 160 mm |
257 mm |
- |
|
330 mm |
200 mm x 200 mm |
153 mm |
- |
|
420 mm |
240 mm x 240 mm |
78 mm |
- |
Stromanschluss
|
Spannung |
Eine Phase + Erde 50 oder 60 Hz |
|---|
